エア用電磁弁が動かない！確認したい4つのポイント

2026/10/20

「設備を動かしても、エアシリンダーが動かない」「電磁弁が切り替わっていないように見える」。突然設備が止まると、電磁弁を交換すれば直るのか、それとも別の場所に原因があるのか、判断に迷うことがあります。

電磁弁の周辺では、電気が届いていない、エアが供給されていない、弁の内部が固着しているなど、いくつかの原因が考えられます。交換する前に「電気 → エア → 電磁弁本体 → コイル」の順に確認すると、原因を絞り込みやすくなります。

この記事では、工場のエア用電磁弁が動かないときに、設備担当者が押さえておきたい4つの確認ポイントを紹介します。

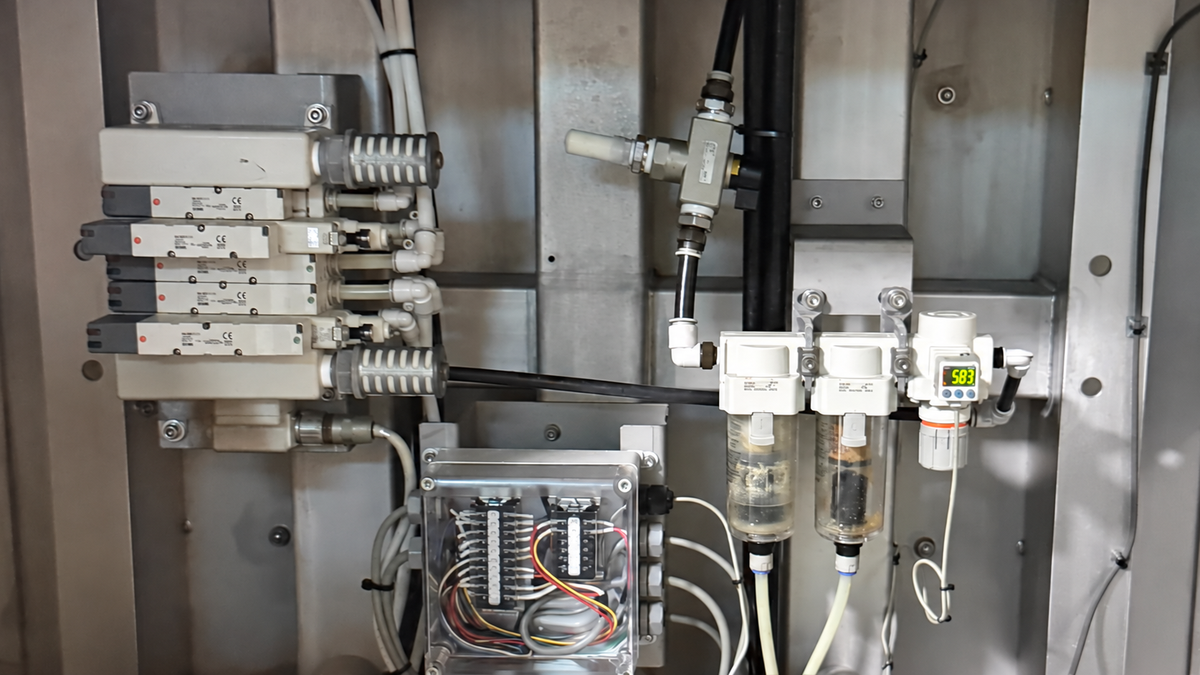

電磁弁は、エアの流れを切り替える機器

エアシリンダーを使う設備では、電磁弁が電気信号を受けてエアの流れを切り替え、シリンダーの動きを制御しています。コイルは、電気を受けて磁力を生み、弁の切り替えに関わる部分です。

そのため、シリンダーが動かなくなったときは、電磁弁本体の状態に加えて、電気とエアが正常に届いているかを確認することが大切です。

点検を始める前に：電圧測定や手動操作は、設備の安全手順とメーカーの取扱説明書に従い、対応できる保全担当者・専門業者が行ってください。手動操作でシリンダーなどが突然動くことがあります。配線の取り外しや機器の取り外し・分解は、電源とエアを遮断し、残圧を排出してから行います。

まず確認したいのは、動作指令が出ているときに、コイル端子へ仕様に合った電圧が供給されているかです。設備の電源が入っていることと、電磁弁に電気が届いていることを分けて確認します。

インターロックとは、所定の条件がそろったときに設備の動作を許可する仕組みです。電磁弁への出力が止まっている場合は、その条件も確認します。安全装置を解除・短絡して動かすことは避けてください。

電気が届いていなければ、配線や信号の確認が先になります。電圧の仕様は機種によって異なるため、「電磁弁はすべて同じ電圧」と考えず、使用機種の表示を確認します。

電気側とあわせて、エアの供給状態を確認します。電磁弁に電気が届いていても、必要なエアが供給されていなければ、設備は正常に動きません。

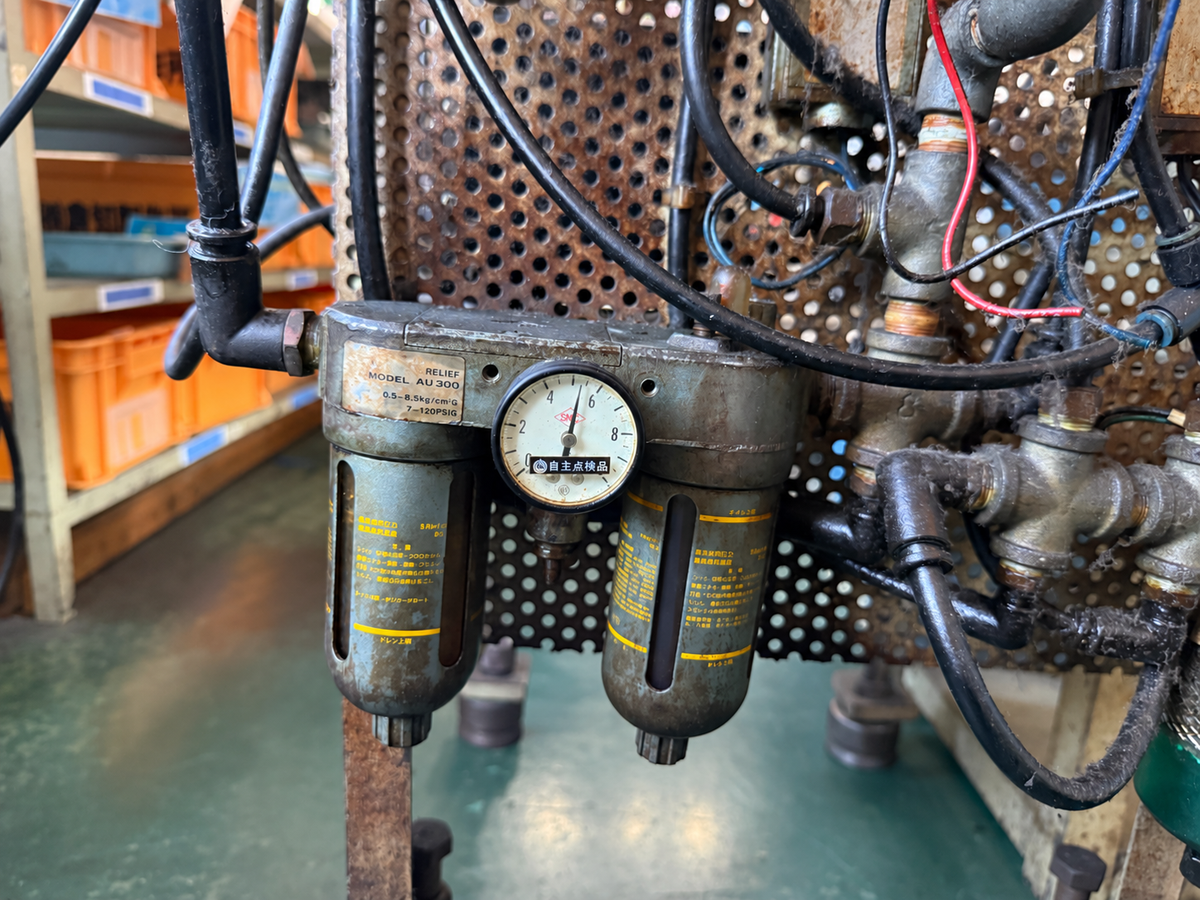

圧力計の数値を見たときは、「圧力が出ているか」に加え、「使用している機器の必要圧力に合っているか」を確認します。フィルタや配管、排気側も含めて、エアの流れを確認していきます。

電気とエアの供給を確認したら、電磁弁本体の状態を見ていきます。手動操作部がある機種では、取扱説明書に従って、手動で切り替わるかを確認します。

手動操作で切り替わる場合は、コイルや電気信号側を確認する手掛かりになります。手動でも切り替わらない場合は、必要なエアが供給されているかを再確認したうえで、弁本体の固着などを検討します。

異物や水分の噛み込み、スプールの固着は、外観だけでは分からないことがあります。内部の確認が必要な場合は、機種ごとの点検方法を確認し、保全担当者や専門業者に引き継ぎます。

最後に、コイル自体の状態と仕様を確認します。電気が供給されていても、コイルが断線・焼損していれば、正常な切り替えにつながりません。

①では「電気が正常に届いているか」、④では「電気を受けるコイル自体に異常がないか」を確認します。交換する場合も、元の機器の型式や電圧などの仕様を確認して選定します。

現場ですべての原因を特定できなくても、症状と確認できた内容が分かれば、次の点検を進めやすくなります。相談するときは、分かる範囲で次の内容をお伝えください。

「未確認」の項目があっても構いません。確認できたことと、これから確認が必要なことを分けて伝えることが、原因を絞り込む助けになります。

まとめ

エア用電磁弁が動かないときは、電気が届いているか、エアが供給されているか、弁本体が切り替わるか、コイルに異常がないかを順番に確認します。交換を決める前に、電気・エア・機器のどこに問題があるかを整理することが、適切な修理や交換につながります。

株式会社PMコンサルティングでは、愛知県の工場を中心に、設備の不具合や配管・電気まわりのご相談に対応しています。設備の症状や現地の状況を確認し、必要な点検・修理・交換をご提案します。

「電磁弁を交換すればよいか分からない」「電気とエアのどちらが原因か判断できない」など、現在のお困りごとをお聞かせください。

株式会社PMコンサルティング｜現地調査・お見積もりのご相談に対応します。

技術参考：SMC「トラブルチェックシート基本空気圧回路：動かない場合」（電源・供給圧力・手動操作・異物や排気側の詰まりなどの確認項目）
