蒸気配管の漏れはどう直す？溶接補修と配管交換の判断と施工事例

工場の蒸気配管から漏れが出ると、「溶接で直せるのか、配管を交換するのか」「どこまで工事を頼めばよいのか」と迷います。

以下では、PMコンサルティングが対応した二つの事例で、どう判断したかを示します。

事例のまとめ

蒸気配管の漏れは、溶接で直せますか？

漏れ箇所だけを溶接して直せるかは、現地の状態で変わります。事例1では、保温を外して確認すると、腐食が広範囲に進んでいました。漏れ箇所だけを局所的に溶接しても、十分な強度を確保しにくい状態でした。

停止できる時間が短い場合も、まず補修の可否を確認し、更新までの見通しを考えます。

事例1：蒸気ヘッダーの漏れを、補強板で応急補修

食品工場で、各設備へ蒸気を振り分ける蒸気ヘッダーから漏れが出ました。メイン配管の一部のため、全体を交換すると工事範囲が大きくなり、停止時間と費用も増えます。そこで、まず設備を使用できる状態へ戻す応急補修を検討しました。

保温を外して、漏れの原因と腐食範囲を確認

配管には保温材が施工されていたため、外から見ただけでは漏れの原因や損傷の規模を判断できませんでした。保温を外して確認すると、内部に滞留したドレン（蒸気が冷えて水になったもの）などの影響で、腐食が広範囲に進んでいました。

この現場では、確認した腐食範囲を覆う補強板を当て、比較的健全な部分へ溶接して固定し、応急的に漏れを止めました。補修後は保温を復旧し、ボイラーを動かして、実際に蒸気漏れがないことまで当社で確認しています。工場の休業日に行ったため、生産を止める時間はありませんでした。

応急補修のあとの状態確認と更新

今回は応急的な復旧です。その後の状態確認と、配管更新の検討が必要になります。

事例2：エルボのピンホールをきっかけに、周辺配管も交換

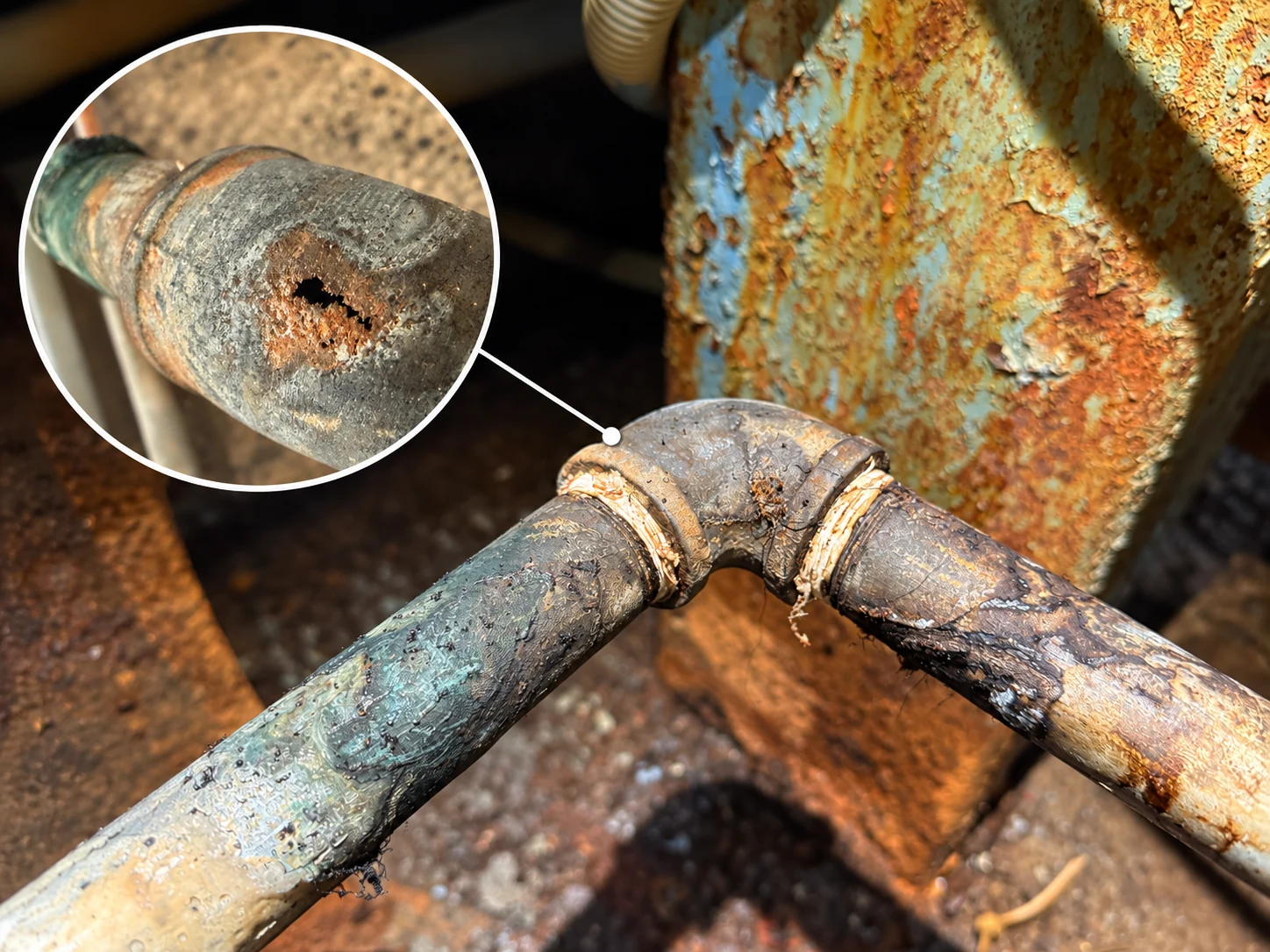

メッキ工場で、メッキ槽の加温に使う蒸気配管のエルボ（配管の曲がり部分）にピンホールが開き、蒸気が漏れていました。

蒸気を止めて確認した周辺の腐食

蒸気を止めて配管を確認したところ、漏れていたエルボだけでなく、周辺の継手のねじ部にも腐食が進んでいました。その時点では周辺から漏れていませんでしたが、状態から、漏れるのは時間の問題と判断しました。エルボだけを交換しても、近いうちに別の箇所を修理することになりかねません。

そこで、急遽必要な材料を手配し、エルボに加えて周辺の劣化した配管・継手も交換しました。配管交換後は保温材も新たに施工しています。

連絡から修理完了までの流れ

この現場は、金曜に連絡を受けて現地調査を行い、翌日の土曜に修理しました。修理の規模は広がりましたが、1日で完了しています。工場の休業日に施工したため、生産を止める時間はありませんでした。交換後は、ボイラーを動かして、実際に蒸気漏れがないことまで当社で確認しています。

小さな漏れでも、周囲の配管まで確認する理由

穴が小さいと「ここだけ塞げば直るのでは」と考えがちです。ただし、腐食で穴が開いた配管では、周りも薄くなっていることがあります。

そのため、漏れ箇所と周辺の状態、配管の材質や使用条件、作業スペースを確認します。あわせて、いつ、どのくらい設備を止められるかを伺い、施工方法と工事範囲を検討します。

保全担当者として業者に相談するときも、「漏れている箇所だけでなく、周辺に交換した方がよい部分がないか」まで確認してもらうと、修理範囲を判断しやすくなります。

修理を手配するときに、業者と確認したいこと

よくある質問

蒸気の漏れ箇所に、保温が付いていても修理できますか？

保温が付いた配管にも対応しています。外観だけでは原因や損傷の範囲を判断できないことがあるため、保温を外して実際の状態を確認したうえで、補修方法を判断します。補修後は保温を復旧します。

休日や夜間に修理できますか？

設備を止められる日時と工事の内容に応じて、土日・連休・夜間の工事も調整します。「次の休業日に直せるか」だけの相談でも構いません。事例2では、金曜に連絡を受けて現地調査を行い、土曜の休業日に修理を完了しました。

応急補修のあと、配管の更新はいつ行うべきですか？

応急補修は、設備を使用できる状態へ戻すための対応です。補修後の状態確認をしたうえで、更新の範囲と時期を検討します。更新の時期の目安は現場によってさまざまです。

蒸気配管の漏れは、どのくらいで直りますか？

現場の状態によって異なります。漏れが1か所の場合、工事は1日で使用できる状態まで復旧するようにしています。事例2は、修理の規模が広がりましたが、土曜の1日で完了しました。

修理が終わったあと、蒸気漏れがないか確認してもらえますか？

二つの事例とも、修理後にボイラーを動かして、実際に蒸気が漏れていないことまで当社で確認しました。

修理方法が決まっていなくても相談できますか？

できます。事例1は保温を外して、事例2は蒸気を止めて確認した結果、修理の範囲が決まりました。「ここから漏れている」「応急補修で対応できるのか知りたい」と、現在の状況を伝えてもらえれば、現地を確認し、修理方法、工事範囲、費用、設備を止める時間を整理して提案します。

現地確認や見積もりに費用はかかりますか？

通常の現地確認とお見積もりは原則無料です。詳細な調査、測定、設計などが必要な場合は、事前に内容と費用をご案内します。

最初の連絡で伝えてもらえると助かること

• 工場の所在地
• 漏れている箇所と周辺の写真
• いつから漏れているか、過去にも同じ場所を修理したか
• 設備を止められる日時

配管径や蒸気圧力は、分かる範囲で構いません。写真は、蒸気の噴出部に近づかず、安全な位置から撮影してください。修理は、対象系統の蒸気供給を遮断し、減圧・冷却などの安全措置を確認して行います。
